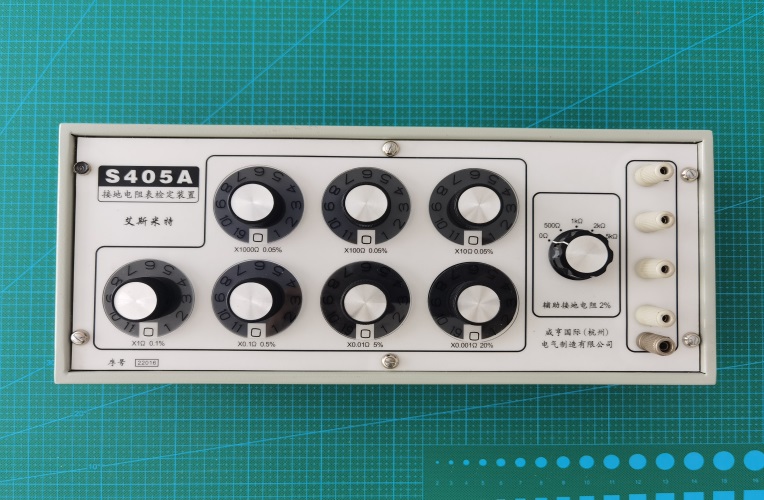

HGJDB-2接地电阻表检定装置

我们坚持“质量求胜,诚信为本”的企业理念;秉承“质量第一,服务优良,用户至上,追求更好”的创业宗旨,与社会各界同仁携手共创辉煌。
  • 电 话:0536-8222888   13806491159
  • 邮 箱:WFHUAUGUANG@126.com
产品服务


1. 概述

接地电阻表是根据电位补偿原理生产的安全型仪表。它操作简单、携带方便,广泛用于测量单个接地体和集中接地体的接地电阻。接地电阻的测量是监测接地质量,保证用电安全的重要措施。

接地电阻表的国家检定规程是JJG366-2004接地电阻表检定规程和JJG1054-2009钳形接地电阻仪检定规程。

HGHJDB-2接地电阻表检定装置是检定接地电阻表的标准仪器,可检定各种准确度等级的和各种型号的模拟式、数字式接地电阻表和钳形接地电阻仪。不得用于接地导通电阻表(工作电流为AC25A)及大地网接地电阻表的检定。可作电阻箱使用,分辨力达1mΩ。

2. 主要技术指标

2.1 电阻输出范围0.010Ω~20001.110Ω;最小分辨力:1mΩ。

2.2 模拟接地电阻rE(标准电阻器)

阻值(Ω)

×103

×102

×101

×100

×10-1

×10-2

×10-3

功率、电流

0.25W

0.25W

0.25W

0.25W

0.5A

0.5A

0.5A

准确度(%)

0.05

0.05

0.1

0.1

0.5

5.0

20

2.3 模拟辅助接地电阻rPrC(辅助接地电阻)

阻值(Ω)

0

500

1000

2000

5000

准确度(%)

(<0.1Ω)

2.0

2.0

2.0

2.0

功率(W)

1W

3. 工作原理

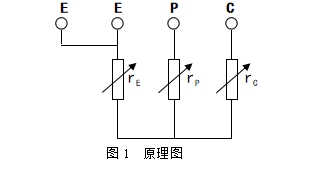

原理线路如下:


rE :0.010Ω~20001.110Ω

rP =0Ω,500Ω,1000Ω,2000Ω,5000Ω

rC =0Ω,500Ω,1000Ω,2000Ω,5000Ω

   图中:rE为模拟接地电阻(标准电阻器)

rP为模拟辅助接地电阻

rC为模拟辅助接地电阻

4. 使用方法

基本误差检定采用直接比较法。

4.1 当被检接地电阻表的示值>10Ω时,检定时按图2接线。接地电阻表采用三端钮接线。


       图2  RX >10Ω时的原理接线图

注:被检表E(C2、P2)与检定装置E之间的导线应尽量粗,即专用导线中的粗导线,以减小测量误差。

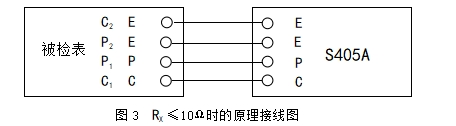

4.2当被检接地电阻表的示值≤10Ω时,检定时按图3接线。接地电阻表采用四端钮接线。






4.3  基本误差检定时,将模拟辅助接地电阻rp和rc的阻值置500Ω,即将装置中辅助接地电阻开关置500Ω处。

4.4  检定模拟式接地电阻表时采用符合测量法。转动接地电阻表,使手摇发电机摇柄转速达到规定值(电池式接地电阻表工作电压应符合规定值),调节标准电阻器rE,使被检表的指针与对应的带数字的分度线吻合。此时被检接地电阻表的示值误差为:



式中:γ — 接地电阻表的示值误差

Rx — 接地电阻表的指示值

Rn — 标准电阻器rE实际值

Rm — 接地电阻表的满度值

4.5 数字式接地电阻表的检定。选择检定点,调节并读取标准电阻器的示值Rn,接地电阻表的绝对误差为:

△ R = Rx-Rn

式中:△ R — 接地电阻表的绝对误差

Rx — 接地电阻表的显示值

Rn — 标准电阻器rE实际值

接地电阻表的相对误差用百分数表示为:


Rm — 接地电阻表的满度值

4.6 辅助接地电阻影响试验

在检定接地电阻表最低电阻量程的上限时,将辅助接地电阻开关分置于0Ω,1000Ω,2000Ω和5000Ω各检定一次,检定结果与辅助接地电阻为500Ω时的检定值之差,即为辅助接地电阻影响试验值。

5. 装置的检定

5.1 模拟接地电阻(标准电阻器)rE的检定

电阻输出端为E、E ;P、C(rp 、rc为0)四端,用四端钮接线,按检定电阻箱的方法检定。

5.2.1 rP检定时,电阻输出端为E、E (rE为0.010Ω);P、P

5.2.2 rC检定时,电阻输出端为E、E (rE为0.010Ω);C、C

6. 成套性

6.1  检定装置1台

6.2  专用导线1组

6.3  说明书1份

6.4  专用包装箱1只

7.  售后服务

在遵守本说明书规定的条件下使用,保修一年,其它情况下损坏,酌情收取元件费和维修费。
