XF30-G多功能标准源

我们坚持“质量求胜,诚信为本”的企业理念;秉承“质量第一,服务优良,用户至上,追求更好”的创业宗旨,与社会各界同仁携手共创辉煌。
  • 电 话:0536-8222888   13806491159
  • 邮 箱:WFHUAUGUANG@126.com
产品服务



用途特点

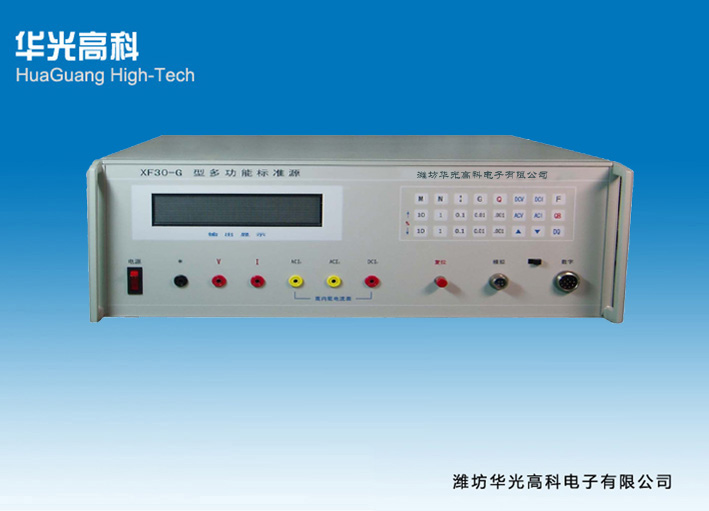

XF30-G型多功能标准源是智能化交、直流标准电压、电流校准仪。(其中交流输出为真有效值显示)。VFD屏幕显示输出实际值、百分比和输出频率,可根据被检表的量程、刻度选择满度值和相应的步进量。幅值调节可选择键盘(按键)控制或电位器控制。标准源、量程宽、分档细、精度高、稳定性好、使用方便、容易携带等特点。适用于检定、校验、修理五位半数字三用表、各种0.1级以下指针式交、直流电压、电流表;亦可作为高稳定度测试电源使用,配合更高等级标准表,校对0.05级以上电流、电压表。

主要功能

 1:XF30-G是6½位数字显示输出量,按实际值和百分比两种方式同时显示。
 2:XF30-G采用键盘或电位器控制输出量的增减。键盘控制量分为100%/N、10%/N、1%/N、0.1%/N(N为4、5、  6、10、15)。
 3:外控调节器可以离机控制输出量的增减,调节器有键盘和电位器两种配置。
 4:交、直流电压输出范围为0~1000V。
 5:交、直流电流输出范围为0~20A。
 6:供选择的交流频率为:50Hz、60Hz、100Hz、400Hz、500Hz、800Hz、1kHz (用晶振保证频率稳定性)或市电同步。
 7:交流50Hz输出可选择市电同步,以减小被检表的拍频影响。
 8:输出超载能自动保护,手动复位。

技术性能

1: 稳定性: AC < 满量程的50ppm / 5分钟,DC < 满量程的20ppm / 5分钟
2: 交流失真度: < 0.5%
3: 直流纹波系数:< 0.05%(额定输出时)
4: 输出频率准确度:50Hz、60Hz、100Hz、400Hz、500Hz、800Hz、1kHz  < 0.1%(或市电同步)
5: 输出电压、电流的范围及准确度(23℃±2℃,输出值大于10%量程)

6: 供电电压:AC 220V±10%,频率50Hz±1Hz
7: 工作环境:温度15℃~25℃,相对湿度40%~70%
8: 工作时间:连续
9: 产品外形尺寸:180×480×480mm³
10: 重量:< 22kg



输出项目

输出范围

额定输出

最大输出

准确度

交直流电压

0-300mV

20mA

100mA

基本误差:
DC:±(0.01%读数+0.005%量程
AC:±(0.02%读数+0.01%量程
ACI:±(0.03%读数+0.02%量程
1kHz附加误差:±0.03%读数

0-1V-3V

50mA

100mA

0-5V-10V-30V-100V

200mA

500mA

0-250V-500V-1000V

50mA

100mA

交直流电流

0-100mA


0-3V-100V

0-1A


DC3V
AC12V

0-20A


1.5V

注:工作环境温度超过23℃±2℃,每变化10℃,附加误差小于该量程基本误差.
