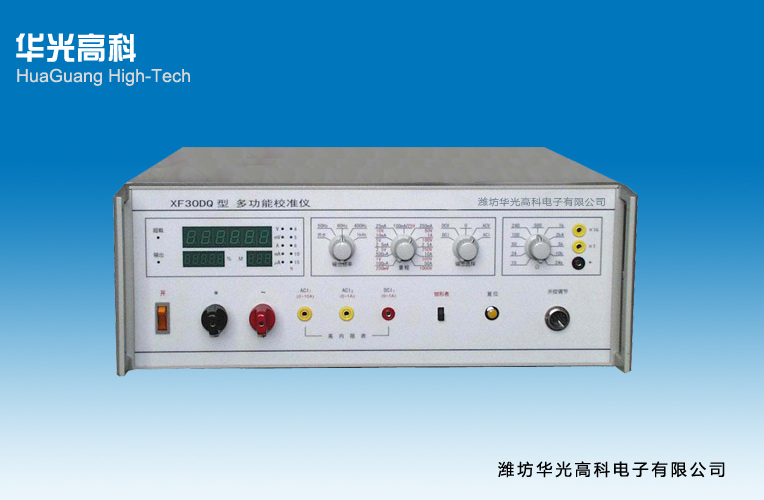

XF30DQ型多功能校准仪

我们坚持“质量求胜,诚信为本”的企业理念;秉承“质量第一,服务优良,用户至上,追求更好”的创业宗旨,与社会各界同仁携手共创辉煌。
  • 电 话:0536-8222888   13806491159
  • 邮 箱:WFHUAUGUANG@126.com
产品服务


一、 用途、特点:

XF30DQ型多功能校准仪是智能化交、直流标准电压、电流校准仪(其中交流输出为真有效值显示)。仪器设有三个显示窗口,可同时显示输出实际值、百分比和被检表满度值。可设根据被检表满度值设置仪器的输出量程,并可根据被检表的刻度选择相应的步进量。输出调节可选择键盘(按键)控制或电位器控制。具有数字显示、误差直读、量程宽、分档细、精度高、稳定性好、使用方便等特点。适用于检定、检验、维修四位半数字三用表、各种0.2级、0.5级以下指针式交、直流电压、电流表;亦可作为高稳定度测试电源使用,配合高等级标准表,校对0.1级电流、电压表。

二、 主要功能:

1 、   5  1/2位LED数字显示输出量 ,按实际值和百分比两种方式同时显示。

2 、  采用键盘控制输出量的增减。键盘控制量分为100%/N、10%/N、1%/N、0.1%/N(N为4、5、6、10、15)。

3 、外控调节器可以离机控制输出量的增减,调节器上有键盘和电位器两种配置,任意转换。

4 、交、直流电压输出范围为0~1050V。

5 、交、直流电流输出范围为0~60A。

6 、交流提供四种输出频率:50Hz、60Hz(59.7Hz)、400Hz、1000Hz,使用晶振保证频率的准确度和稳定性。

7 、输出超载能自动保护,手动复位。

8 、交流50Hz输出还可以选择市电同步,以减小被检表的拍频影响。

9 、钳形表测量:配用本厂标准线圈,可测量0~1000A电流,误差±0.3%。

三、工作原理框图:


四、 技术性能:

1 、稳定性:   AC﹤满量程的0.02%/5分钟

               DC﹤满量程的0.01%/5分钟

作精密测量时仪器需预热两小时。

2 、交流失真度: ﹤0.5%

3 、直流纹波系数:﹤0.05%(额定输出时)

4 、输出频率准确度:50Hz、60Hz(59.7Hz)、400Hz、1KHz﹤0.1%(或市电同步)

5 、输出电压、电流以及中值电阻的范围及准确度见(附表1)      (23℃±2℃,输出值大于10%量程)

输出项目

输出范围

额定输出

最大输出









0~300mV

20mA

100mA

基本误差:

DC:±(0.02%读数+0.03%量程)

AC:±(0.02%读数

+0.03%量程)

1KHz附加误差

±0.2%量程



电压附加误差:

±0.02mV



ACI:≤1mA不考核精度

0~1V~3V

50mA

100mA

0~5V~10V~30V

100mA

200mA

0~50V~100V~300V

50mA

100mA

0~250V~500V~1000V

DC:20mA

AC:40mA

DC:40mA

AC:60mA











0~100mA


DC:3V



AC:36V

0~1A


DC:3V

AC:12V

0~50A


1.5V

中值电阻

10Ω~24MΩ

0.25W


±0.3%+20mΩ

注:(1)工作环境温度超过23℃±2℃,每变化10℃,附加误差小于该量程基本误差

   (2)50A 1KHz误差为±(0.15%读数+0.05%量程)

附表(1)

6 、电源指标:交流电源电压220V±10%,频率50Hz±1Hz;

7 、工作环境:工作环境的温度5℃~35℃,相对湿度﹤80%

8 、工作时间: 连续

9 、外形尺寸:180×480×480mm3

10 、重量 :约24kg
