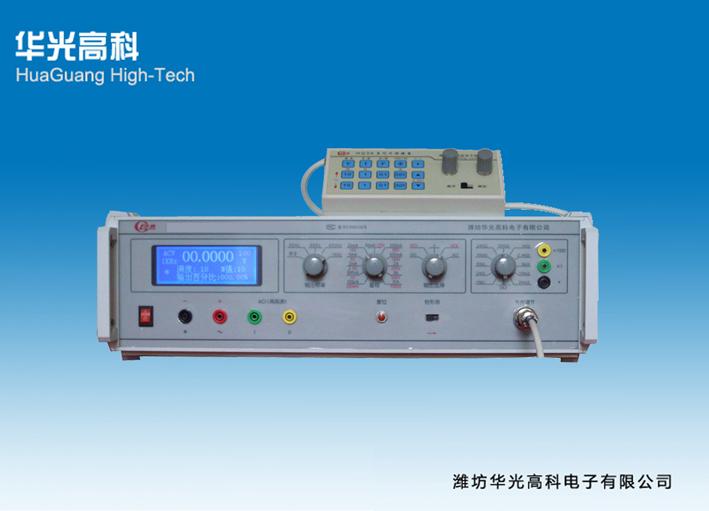

多功能校准仪|HG30-3B

我们坚持“质量求胜,诚信为本”的企业理念;秉承“质量第一,服务优良,用户至上,追求更好”的创业宗旨,与社会各界同仁携手共创辉煌。
  • 电 话:0536-8222888   13806491159
  • 邮 箱:WFHUAUGUANG@126.com
产品服务

产品概述

多功能校准器|HG30-3B(以下简称标准源)是华光高科公司最新设计的一款采用大屏幕液晶(192×64)背光汉字显示,具有良好人机界面、高精度大电流输出的智能化交、直流标准电压、电流及中值电阻的标准源、校准仪(其中交流输出为真有效值显示)。仪器设有各种汉字提示功能,可同时同屏显示输出实际值、百分比和被检表满度值、量程、频率、步进值、格数等。可根据被检表满度值设置仪器的输出量程,并可根据被检表的刻度选择相应的步进量。输出调节可选择键盘(按键)控制或电位器控制。具有数字显示、误差直读、量程宽、分档细、精度高、稳定性好、使用方便等特点。适用于检定、检验、维修四位半数字三用表、各种0.2级、0.5级以下指针式交、直流电压、电流表;亦可作为高稳定度测试电源使用,配合高等级标准表,校对0.1级电流、电压表。


主要功能及特点

1 、51/2位LCD数字显示输出量,按实际值和百分比两种方式同时显示。

2 、采用键盘控制输出量的增减。键盘控制量分为100%/N、10%/N、1%/N、0.1%/N(N为4、5、6、10、15)。
3 、外控调节器可以离机控制输出量的增减,调节器上有键盘(有按键提示音)和电位器两种配置,任意转换。
4 、交、直流电压输出范围为0~1050V。
5 、交、直流电流输出范围为0~22A。
6 、交流提供四种输出频率:50Hz、60Hz(59.7Hz)、400Hz、1000Hz,使用晶振保证频率的准确度和稳定性。
7 、输出超载能自动保护,屏幕汉字、声音提示保护状态,手动复位。
8 、交流50Hz输出还可以选择市电同步,以减小被检表的拍频影响。
9 、钳形表测量:配用本仪器专用HG1000A标准线圈,可测量0-1000A电流,误差±0.3%。

主要技术指标
1 、稳定性:   AC﹤满量程的0.02%/5分钟

                        DC﹤满量程的0.01%/5分钟,作精密测量时仪器需预热两小时。
2 、交流失真度:﹤0.5%
3 、直流纹波系数:﹤0.05%(额定输出时)
4 、输出频率准确度:50Hz、60Hz(59.7Hz)、400Hz、1KHz﹤0.1%(或市电同步)
5 、输出电压、电流以及中值电阻的范围及准确度见(附表1)      (23℃±2℃,输出值大于10%量程

输出项目输出范围额定输出最大输出
准 确 度
交直 流电压0~300mV20mA100mA

基本误差:
DC:±(0.02%读数+0.03%量程
AC:±(0.02%读数+0.03%量程
交流电压100mV以下、电流2mA以下不考核精度
1KHz附加误差±0.05%读数
电压附加误差:
±0.02mV

0~1V~3V50mA100mA
0~5V~10V~30V100mA200mA
0~50V~100V~300V50mA100mA
0~250V~500V~1000VDC:20mA
AC:40mA
DC:20mA
AC:60mA
交直 流电流0~100mA
DC:3V
AC:36V
0~1A
DC:3V
AC:12V
0~20A
1.5V
标准电阻10、24、50、100、240、500( Ω) 、1、2.4、5、10、24(k Ω) 另加 × 1K、 × 1倍率档位(10kΩ~24MΩ)0.25W
±(0.2%+20mΩ)

注 :(1)工作环境温度超过23 ℃ ±2 ℃,每变化10℃,附加误差小于该量程基本误差
(2)50A 1KHz误差为 ±(读数值的0.15%+满量程的0.05%)

附表(1)
6 、电源指标:交流电源电压220V±10%,频率50Hz±1Hz;
7 、工作环境:工作环境的温度5℃~35℃,相对湿度﹤80%
8 、工作时间:连续
9 、外形尺寸:180×480×480mm3
10 、重量 :约24kg
