产品概述:

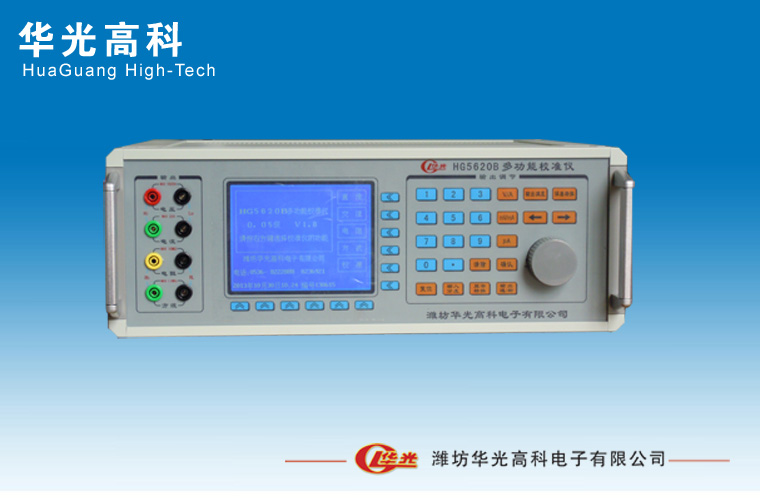

HG5620B多功能标准源是采用PWM技术的高新技术产品。HG5620B能输出交直流电压、电流、功率、交流有功功率、交流无功功率、交流频率、交流相位、功率因数及方波频率和电阻。可用于检定交直流0.2级以下各类仪表。整机技术先进，功能齐全，性能可靠，具有输出稳定性好，准确性高，功率大,具有过热、过流、电流开路、电压短路等先进的保护系统，具有闭壳校准功能、校准方便等特点。HG5620B可以作为电力、计量、铁路、仪器仪表制造、工矿企业和科研院所作为标准计量校验工具。
主要特点:
2. 输出电压、电流、相位、功率因数、频率等均为软启动，对负载冲击小。额定输出功率大，电压、电流额定功率大于20VA，最大可达30VA，可检定D26和T19等大负载指示仪表。
3. 显示功能清晰、使用方便：LCD320×240大屏幕显示,能显示相对误差和绝对误差，交流输出时除显示基本输出量和误差外还可显示功率因数、有功和无功等参数，用数字键和旋转编码器配合使用，调节输出极为方便。
4. 输出参数多，应用范围广：不仅能检定数字和模拟指示万用表，还可检定直流电压、电流、功率表，交流电压、电流、有功功率、无功功率表，相位表、功率因数表、频率表。
5. 完善的保护功能：电压、电流均设有过流、过压双保护，可靠性极高，不会因为误操作而损坏标准源和被检仪表。
技术指标（预热时间30分钟）
直流电压
量 程 | 输 出 范 围 | 调节细度 | 准 确 度 |
75mV | 10mV～82.5mV | 0.1uV | ±0.05％量程±15uV |
200mV | 20mV～220mV | 1uV | ±0.05％量程±40uV |
1V | 0.1V～1.1V | 100uV |
±(0.02%读数+0.03%量程） |
3V | 0.3V～3.3V | 100uV | |
10V | 1V～11V | 0.1mV | |
75V | 7.5V～82.5V | 0.1mV | |
150V | 15V～165V | 1mV | |
300V | 30V～330V | 1mV | |
600V | 60V～660V | 1mV | |
1000V | 100V～1020V | 10mV |
直流电流
量程 | 输出范围 | 调节细度 | 准确度 |
20uA | 2uA～22uA | 0.1nA |
±(0.02%读数+0.03%量程） |
200uA | 20uA～220uA | 1nA | |
2mA | 0.2mA～2.2mA | 10nA | |
20mA | 2mA～22mA | 0.1uA | |
150mA | 15mA～165mA | 1uA | |
250mA | 25mA～275mA | 1uA | |
500mA | 50mA～550mA | 1uA | |
1A | 0.1 A～1.1A | 10uA | |
2.5A | 0.25A～2.75A | 10uA | |
5A | 0.5A～5.5A | 10uA | |
20A | 2A～22A | 0.1mA |
交流电压（40Hz~65Hz）
量程 | 输出范围 | 调节细度 | 准确度 |
75mV | 10mV～82.5mV | 0.1uV | 参考(不考核指标) |
200mV | 20mV～220mV | 1uV | ±0.5％量程 |
1V | 0.1V～1.1V | 100uV |
±(0.02%读数+0.03%量程） |
3V | 0.3V～3.3V | 100uV | |
10V | 1V～11V | 0.1mV | |
75V | 7.5V～82.5V | 0.1mV | |
150V | 15V～165V | 1mV | |
300V | 30V～330V | 1mV | |
600V | 60V～660V | 1mV | |
1000V | 100V～1020V | 10mV |
注：1：在50Hz时准确度另加0.05％的满量程。
2：在400Hz, 500Hz,1000Hz时准确度另加0.2％的满量程。
3：在1500Hz, 2000Hz,2500Hz时准确度另加0.5％的满量程。
交流电流（40Hz~65Hz）
量程 | 输出范围 | 调节细度 | 准确度 |
2mA | 0.2mA～2.2mA | 10 nA | 参考(不考核指标) |
20mA | 2mA～22mA | 0.1uA |
±(0.02%读数+0.03%量程） |
150mA | 15mA～165mA | 1uA | |
250mA | 25mA～275mA | 1uA | |
500mA | 50mA～550mA | 1uA | |
1A | 0.1A～1.1A | 10uA | |
2.5A | 0.25A～2.75A | 10uA | |
5A | 0.5A～5.5A | 10uA | |
10A | 1A～11A | 0.1mA | |
20A | 2A～22A | 0.1mA |
注：1：在50Hz时准确度另加0.05％的满量程。
2：在400Hz, 500Hz,1000Hz时准确度另加0.2％的满量程。
3：在1500Hz, 2000Hz,2500Hz时准确度另加0.5％的满量程。
直流功率
电流量程 | 电压量程 | |||||
150V | 300V | 600V | 1000V | |||
量程 | 调节范围 | 15V~165V | 30V~330V | 60V~660V | 100V~1000V | |
150mA | 15mA~165mA |
±(0.02%读数+0.03%量程） | ||||
250mA | 25mA~275mA | |||||
500mA | 50mA~550mA | |||||
1A | 0.1A~1.1A | |||||
2.5A | 0.25A~2.75A | |||||
5A | 0.5A~5.5A | |||||
20A | 2A~20A | |||||
*在量程的10％～30%内准确度为0.05％的满量程。
交流功率（40Hz～65Hz） PF=1
电流量程 | 电压量程 | ||||
150V | 300V | 600V | 1000V | ||
量程 | 调节范围 | 45V~165V | 90V~330V | 180V~660V | 300V~1000V |
150mA | 45mA~165mA |
±(0.03%读数+0.07%量程） | |||
250mA | 75mA~275mA | ||||
500mA | 150mA~550mA | ||||
1A | 0.3A~1.1A | ||||
2.5A | 0.75A~2.75A | ||||
5A | 1.5A~5.5A | ||||
10A | 3A~10.1A | ||||
20A | 6A~20A | ||||
注：1:在量程的10％～30%内准确度为0.1％的满量程
2:在50Hz时准确度另加0.05％的满量程。
3:在400Hz, 500Hz,1000Hz时准确度另加1％的满量程。
4:在1500Hz, 2000Hz,2500Hz时准确度另加2％的满量程。
交流频率技术指标
功 能 | 量 程 | 输 出 范 围 | 调节细度 | 准 确 度 |
交流频率 | 40~65Hz | 40.000~65.000Hz | 0.001Hz | ±0.05％set |
400HZ | ±0.05％set | |||
500HZ | ±0.05％set | |||
1KHz | ±0.05％set | |||
1.5KHz | ±0.05％set | |||
2KHz | ±0.05％set | |||
2.5KHz | ±0.05％set |
方波频率技术指标
功 能 | 量 程 | 输 出 范 围 | 调节细度 | 准 确 度 |
方波频率 | 1MHz | 1.1MHz～100KHz | 100Hz | TTL电平 |
100KHz | 110KHz～10KHz | 10Hz | ±0.05％ | |
10KHz | 11KHz～1KHz | 1Hz | ||
1KHz | 1.1KHZ～100Hz | 0.1Hz | ||
100Hz | 110Hz～10Hz | 10mHz | ||
10Hz | 11KHz～1Hz | 1mHz | ||
1Hz | 1.1Hz～0.1Hz | 0.1mHz |
输出标准电阻技术指标
功 能 | 输 出 范 围 | 准 确 度 |
输出标准电阻 （额定功率0.25W） | 10Ω 25Ω 50Ω | ±0.5％ |
100Ω～500KΩ | ±0.1％ | |
1MΩ～5MΩ | ±0.2％ | |
10MΩ | ±0.3％ |
4-10输出相位范围（电压超前电流）：0～359.99°,分辩率0.01°,准确度±0.2°。
4-11输出交流电压、电流波形失真度≤0.3%
4-12输出直流电压、电流纹波系数≤0.5%
4-13工作环境
◆电源电压：交流220V±10% 电源频率：50Hz±10%
◆环境温度：20±5℃ 相对湿度：〈80%
◆ 使用环境无强烈日光照射、强烈电磁场干扰及强烈振动和冲击。 预热时间：30min
◆ 机身后的通风散热孔应无障碍，机身两侧最好均有30cm的空间。
◆ 为保证精度，请保证仪器良好接地。
