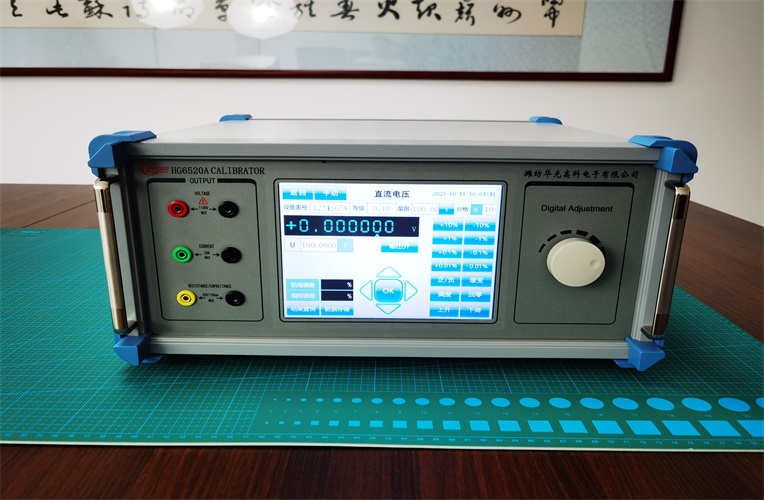

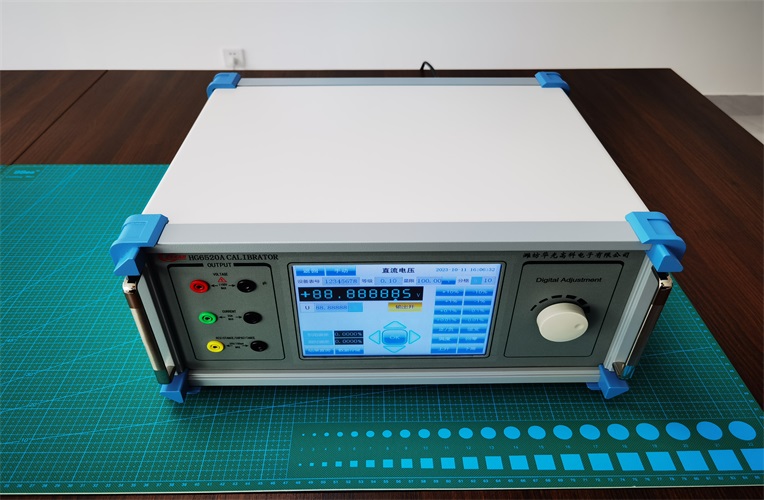

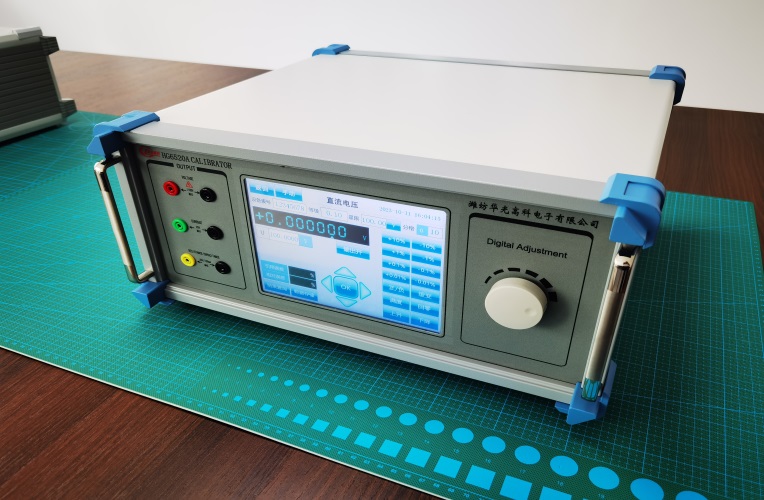

HG6520A多功能标准源

我们坚持“质量求胜,诚信为本”的企业理念;秉承“质量第一,服务优良,用户至上,追求更好”的创业宗旨,与社会各界同仁携手共创辉煌。
  • 电 话:0536-8222888   13806491159
  • 邮 箱:WFHUAUGUANG@126.com
产品服务


一、概述

HG6520A万用表检定装置是华光高科最新设计生产的新一代万用表检定装置器。主控单元采用STM32微处理,具有功能强大、可靠性高、软件升级维护方便等特点,使产品性能大幅度提升。

本机采用8英寸触摸液晶显示屏,全中文显示,界面清晰简捷,操作方便,视觉效果好。具有完善的保护功能,在电压短路和电流开路时可自动保护,并指示故障位置。本机既可用计算机控制,又可脱离计算机独立工作。集检定交直流指示仪表、工频和直流数字仪表等多种功能于一体。

本机技术先进、性能可靠、功能齐全、操作简便,各项功能指标均符合JJG 124-2005 《电流表、电压表、功率表及电阻表检定规程》、JJF 1587-2016《数字多用表校准规范》、JJF 1284-2011《交直流电表校验仪校准规范》的相关要求,是我公司对广大用户的又一最新奉献。



二、主要功能及特点

2.1 主要功能

本机可校验的仪表如下:

指示仪表,交流电压表,交流电流表,单相交流功率表,直流电压表、直流电流表、直流功率表,电阻表等,配线圈可校准交直流钳形表(1000A)。

2.2 仪器特点

l 输出的交流电压源,交流电流源,功率源均是高精度,高稳定度的标准源、使用中无需加表监视,内部软件自校准,可自动选档。

l 数字移相,相位调节细度为0.01°

l 输出交流电压、电流实现闭环控制,保证低漂移及年稳定度

l 输出采用动态负载,自动调整,使负载趋于恒定,降低负载调整率

l 自动故障检测,可显示故障部位

l 大容量的Flash rom,可存贮检定数据

l 提供RS232接口,可与PC机连接进行检定



三、主要技术指标

直流电压技术指标(20℃±2℃):

量程

稳定度(1min)

准确度

±(读数值%+满量程%)

纹波

系数

调节

范围

负载能力

最大值

75.000mV*

0.01%RG

±(0.02%RD+0.01%RG)

<1%

110%RG

100mA

1.0000V

3.0000V

10.000V

30.000V

100.00V

300.00V

1000.0V

20mA

*10mV以下准确度:±(0.03%RD+0.02%RG)

直流电流技术指标(20℃±2℃):

量程

稳定度(1min)

准确度

±(读数值%+满量程%)

调节

范围

调节

细度

输出负载容量

纹波

系数

0.1000mA

0.01%RG

±(0.03%RD+0.01%RG)

110%RG

0.01%RG

≤10V

(小于0.5A)

≤1.2V

(大于0.5A)

<1%

0.5000mA

±(0.02%RD+0.01%RG)

1.0000mA

10.000mA

100.00mA

1.0000A

5.0000A

10.000A

20.000A

0.02%RG

±(0.03%RD+0.02%RG)

直流功率技术指标(20℃±2℃):

准确度

稳定度(1min)

± 0.05%RG

0.01%RG

直流功率范围:1W~20kW。



交流电压技术指标(20℃±2℃):

量程

负载

能力

调节

细度

准确度

±(读数值%+满量程%)

失真度

45Hz-400Hz

400Hz-1000Hz

200 mV

800 mA

50ppm

0.03%RD+0.02%RG

<0.2%

2 V

0.02%RD+0.01%RG

0.03%RD+0.02%RG

20 V

200 V

500 mA

1000 V

200 mA

0.03%RD+0.02%RG

交流电流技术指标(20℃±2℃):

量程

负载

能力

调节

细度

准确度

±(读数值%+满量程%)

失真度

45Hz-400Hz

400Hz-1000Hz

2mA

30V

50ppm

0.03%RD+0.02%RG

<0.2%

20 mA

200 mA

50V

0.02%RD+0.01%RG

0.03%RD+0.02%RG

2A

10A

20V

20A

0.03%RD+0.02%RG

100mA以下量限可使用专用屏蔽测试线测量,可提高0.005%准确度。

交流功率技术指标(20℃±2℃):

范围

准确度

稳定度(1min)

0W~20kW

PF=±0.8~±1时(50Hz),<0.05%FS

PF=±0.8~±0.5时(50Hz),<0.1%FS

0.01%RG

交流功率范围:1W~20kW

功率因数范围:+1~-1,准确度:<0.05%RG

相位输出技术指标:

调节范围

调节细度

准确度

±0~359.999°

0.001°

0.05°

频率输出技术指标,如下表:

调节范围

准确度

45Hz~400Hz

±0.05 Hz

400Hz~1kHz

±0.2 Hz

电阻技术指标(20℃±2℃):

量程

分辨力

短期稳定性

(%RG/min)

一年内准确度

±(读数值%+满量程%)

20Ω

1mΩ

0.02

0.05%RD+50mΩ

200Ω

10mΩ

0.01

0.03%RD+0.02%RG

2kΩ

0.1Ω

20kΩ

200kΩ

10Ω

2MΩ

0.1kΩ

20MΩ

1kΩ

0.05

0.12%RD+0.08%RG

200MΩ*

10kΩ

0.1

0.6%RD+0.4%RG

*电阻测量请使用专用屏蔽式测试线测量。

*为保证电阻测量数值的稳定性,1kΩ以下请使用四线测量法。

*100MΩ以上可以测量但是不考核精度。

其他技术指标:

    量:≤ 13kg(不包括附件和包装箱)

    积:400mm×370mm×182mm

工作电源: AC220V±10%

整机功耗:≤ 150W
